回流焊機(jī)溫度設(shè)置多少?這個(gè)要看是焊接的哪種產(chǎn)品，無(wú)鉛產(chǎn)品和有鉛產(chǎn)品的溫度設(shè)置都是不一樣的。另一個(gè)回流焊機(jī)內(nèi)每個(gè)溫區(qū)的溫度設(shè)置也是不一樣的，下面晉力達(dá)回流焊來(lái)具體與大家分享一下。(如果您想了解更多回流焊，歡迎咨詢回流焊源頭廠家生產(chǎn)熱線>>>400-9932 122)

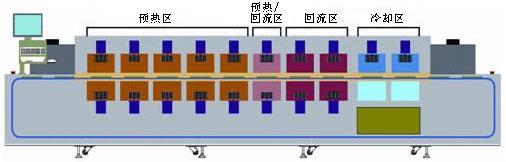

回流焊溫區(qū)結(jié)構(gòu)

回流焊機(jī)各溫區(qū)作用和溫度設(shè)置

　　回流焊機(jī)根據(jù)功能劃分溫區(qū)總共有四個(gè)溫區(qū)：預(yù)熱區(qū)、均熱恒溫區(qū)、回流焊接去、冷卻區(qū)。每個(gè)溫區(qū)作用和溫度設(shè)置都是不一樣的。

回流焊機(jī)溫度設(shè)置多少?

1、回流焊機(jī)預(yù)熱區(qū)作用和溫度設(shè)置

　　預(yù)熱是為了使焊膏活性化，及避免浸錫時(shí)進(jìn)行急劇高溫加熱引起部品不良所進(jìn)行的加熱行為。是把室溫的PCB盡快加熱，以達(dá)到第二個(gè)特定目標(biāo)，但升溫速率要控制在適當(dāng)范圍以內(nèi)，如果過(guò)快，會(huì)產(chǎn)生熱沖擊，電路板和元件都可能受損;過(guò)慢，則溶劑揮發(fā)不充分，影響焊接質(zhì)量。由于加熱速度較快，在溫區(qū)的后段SMA內(nèi)的溫差較大。為防止熱沖擊對(duì)元件的損傷，一般規(guī)定大速度為4℃/s。然而，通常上升速率設(shè)定為1-3℃/s。典型的升溫速率為2℃/s。

2、回流焊機(jī)保溫區(qū)作用和溫度設(shè)置

　　保溫階段的主要目的是使回流焊爐膛內(nèi)各元件的溫度趨于穩(wěn)定，盡量減少溫差。在這個(gè)區(qū)域里給予足夠的時(shí)間使較大元件的溫度趕上較小元件，并保證焊膏中的助焊劑得到充分揮發(fā)。到保溫段結(jié)束，焊盤(pán)，焊料球及元件引腳上的氧化物在助焊劑的作用下被除去，整個(gè)電路板的溫度也達(dá)到平衡。應(yīng)注意的是SMA上所有元件在這段結(jié)束時(shí)應(yīng)具有相同的溫度，否則進(jìn)入到回流段將會(huì)因?yàn)楦鞑糠譁囟炔痪a(chǎn)生各種不良焊接現(xiàn)象。

3、回流焊機(jī)焊接區(qū)作用和溫度設(shè)置

　　在這區(qū)域里加熱器的溫度設(shè)置得高，使組件的溫度快速上升峰值溫度。在回流段其焊接峰值溫度視所用焊膏的不同而不同，般推薦為焊膏的溶點(diǎn)溫度加20-40℃。對(duì)于熔點(diǎn)為183℃的63Sn/37Pb焊膏和熔點(diǎn)為179℃的Sn62/Pb36/Ag2焊膏，峰值溫度般為210-230℃，再流時(shí)間不要過(guò)長(zhǎng)，以防對(duì)SMA造成不良影響。理想的溫度曲線是超過(guò)焊錫熔點(diǎn)的“端區(qū)”覆蓋的面積小。在回流焊接區(qū)要特別注意再流時(shí)間不要過(guò)長(zhǎng)，以防對(duì)回流焊爐膛有損傷也可能會(huì)對(duì)電子元器件照成功能不良或造成線路板被烤焦等不良影響。

4、回流焊機(jī)冷卻區(qū)作用和溫度設(shè)置

　　在此階段，溫度冷卻到固相溫度以下，使焊點(diǎn)凝固。冷卻速率將對(duì)焊點(diǎn)的強(qiáng)度產(chǎn)生影響。這段中焊膏內(nèi)的鉛錫粉末已經(jīng)熔化并充分潤(rùn)濕被連接表面，應(yīng)該用盡可能快的速度來(lái)進(jìn)行冷卻，這樣將有助于得到明亮的焊點(diǎn)并有好的外形和低的接觸角度。冷卻速率過(guò)慢，將導(dǎo)致過(guò)量共晶金屬化合物產(chǎn)生，以及在焊接點(diǎn)處易發(fā)生大的晶粒結(jié)構(gòu)，使焊接點(diǎn)強(qiáng)度變低，冷卻區(qū)降溫速率般在4℃/S左右，冷卻75℃即可。
